फ्लैट कॉपर ब्रेडेड तार या गोल कॉपर ब्रेडेड तार चुनने की कुंजी यह निर्धारित करना है कि क्या आपका एप्लिकेशन परिदृश्य संपर्क क्षेत्र और संरचनात्मक स्थिरता को अधिक महत्व देता है, या क्या यह झुकने वाले लचीलेपन और वायरिंग सुविधा को अधिक महत्व देता है।

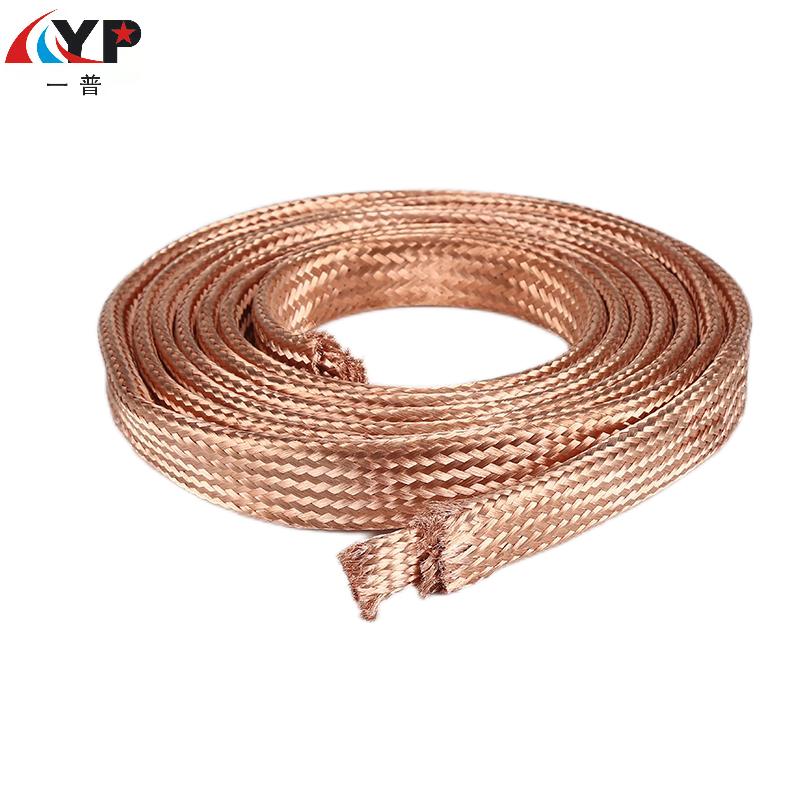

चपटा तांबे का लट वाला तार- स्थिर कनेक्शन, उच्च धारा और भूकंप प्रतिरोधी अनुप्रयोगों के लिए उपयुक्त
यदि आप निम्नलिखित स्थितियों का सामना करते हैं, तो सपाट तारों को प्राथमिकता दें:
-जुड़ी हुई वस्तुएं फ्लैट प्लेटें हैं, जैसे ट्रांसफार्मर आउटपुट लाइनें, स्विचगियर बसबार और सर्किट ब्रेकर संपर्क। एक सपाट आकार पूरी तरह से फिट हो सकता है, संपर्क क्षेत्र बढ़ा सकता है और संपर्क प्रतिरोध को कम कर सकता है।
-उपकरण में कंपन होता है, जैसे मोटर या बड़े डीजल इंजन से कनेक्ट होने पर। इसकी बुनाई संरचना प्रभावी ढंग से कंपन को रोक सकती है और एकल फंसे तांबे की छड़ों की तुलना में अधिक थकान प्रतिरोधी है।
-ढीलापन रोकने की आवश्यकता: काटने के बाद बिखरना आसान नहीं है, और स्थापना के दौरान धागे के सिरों को विशेष उपचार की आवश्यकता नहीं होती है, जिससे ऑपरेशन अधिक सुविधाजनक हो जाता है।
-उच्च धारा प्रवाहित करना: उच्च धारा वाले परिदृश्यों (जैसे कि सैकड़ों या यहां तक कि हजारों एम्पीयर) में, फ्लैट तारों में बड़ा ताप अपव्यय क्षेत्र होता है और आमतौर पर समान क्रॉस-अनुभागीय क्षेत्र के गोलाकार तारों की तुलना में बेहतर विद्युत प्रवाह क्षमता होती है।

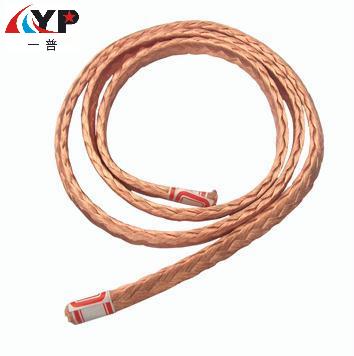

गोल ताँबे का लट वाला तार- लचीली वायरिंग, मोशन कनेक्शन और संकीर्ण स्थानों के लिए उपयुक्त
यदि निम्नलिखित विशेषताएं पूरी होती हैं, तो गोलाकार रेखाएं अधिक उपयुक्त विकल्प हैं:
-तारों का स्थान संकीर्ण और घुमावदार है, जैसे विद्युत अलमारियाँ के कोनों में और नाली स्थापना की आवश्यकता। गोल तारों की मुड़ी हुई संरचना अत्यंत नरम होती है और इसमें झुकने की त्रिज्या बहुत कम होती है।
-कनेक्ट करने वाले घटकों को गति की आवश्यकता होती है, जैसे मोटरों के लिए कार्बन ब्रश लीड और रोबोट के लिए सक्रिय जोड़। वृत्ताकार तारों के लचीलेपन के कारण बार-बार झुकने पर उनके टूटने की संभावना कम हो जाती है।
-इंस्टॉलेशन पथ तय नहीं है: यदि कनेक्शन स्थिति को साइट पर समायोजित करने की आवश्यकता है, तो गोल तार को मैन्युअल रूप से मोड़ना और आकार देना आसान है।
-यूनिवर्सल वायरिंग आवश्यकताएँ: एक यूनिवर्सल लचीले तार के रूप में, यह विभिन्न पारंपरिक विद्युत घटकों को जोड़ता है।
सारांश:
चरण 1: कनेक्शन टर्मिनल के आकार को देखें
-यदि यह एक सपाट टर्मिनल है (जैसे कि बसबार, कॉपर बसबार) → एक सपाट तार चुनें।
-यदि यह एक गोलाकार टर्मिनल है (जैसे टर्मिनल पोस्ट या बोल्ट), तो दोनों का उपयोग किया जा सकता है, लेकिन गोलाकार तार अधिक लचीले होते हैं, और सपाट तारों को गोलाकार सिरों से समेटने की आवश्यकता होती है।
चरण 2: स्थापना पथ और वातावरण की जाँच करें
-पथ स्थिर है, सीधा है, या केवल थोड़ा घुमावदार है → एक समतल रेखा चुनें।
-पथ जटिल है, कई मोड़ों की आवश्यकता होती है या संकीर्ण छिद्रों से गुजरना पड़ता है → एक गोलाकार रेखा चुनें।
